不同陶瓷材料都是怎样进行表面金属化处理的？

陶瓷和金属是最古老的两类有用材料，陶瓷材料具有耐高温、高强度、高硬度、耐磨损、耐腐蚀、电绝缘强度高等特性，而金属材料具有优良的延展性、导电性、导热性，它们各自的广泛用途在这里就不多赘述了。那么，将陶瓷材料与金属材料结合起来，能不能在性能上形成优势互补，从而延伸、拓展各自的研究领域呢？

陶瓷与金属的连接件在新能源汽车、电子电气、半导体封装和IGBT模块等领域有着广泛的应用，因此，具有高强度、高气密性的陶瓷与金属的封接工艺至关重要。两者的封接工艺中最大的难点是陶瓷和金属的热膨胀系数相差较大，金属对陶瓷表面的润湿效果比较差，两者无法实现高质量的直接连接，故而首先需要在陶瓷上烧结或沉积一层金属薄膜，这一过程为陶瓷的金属化。

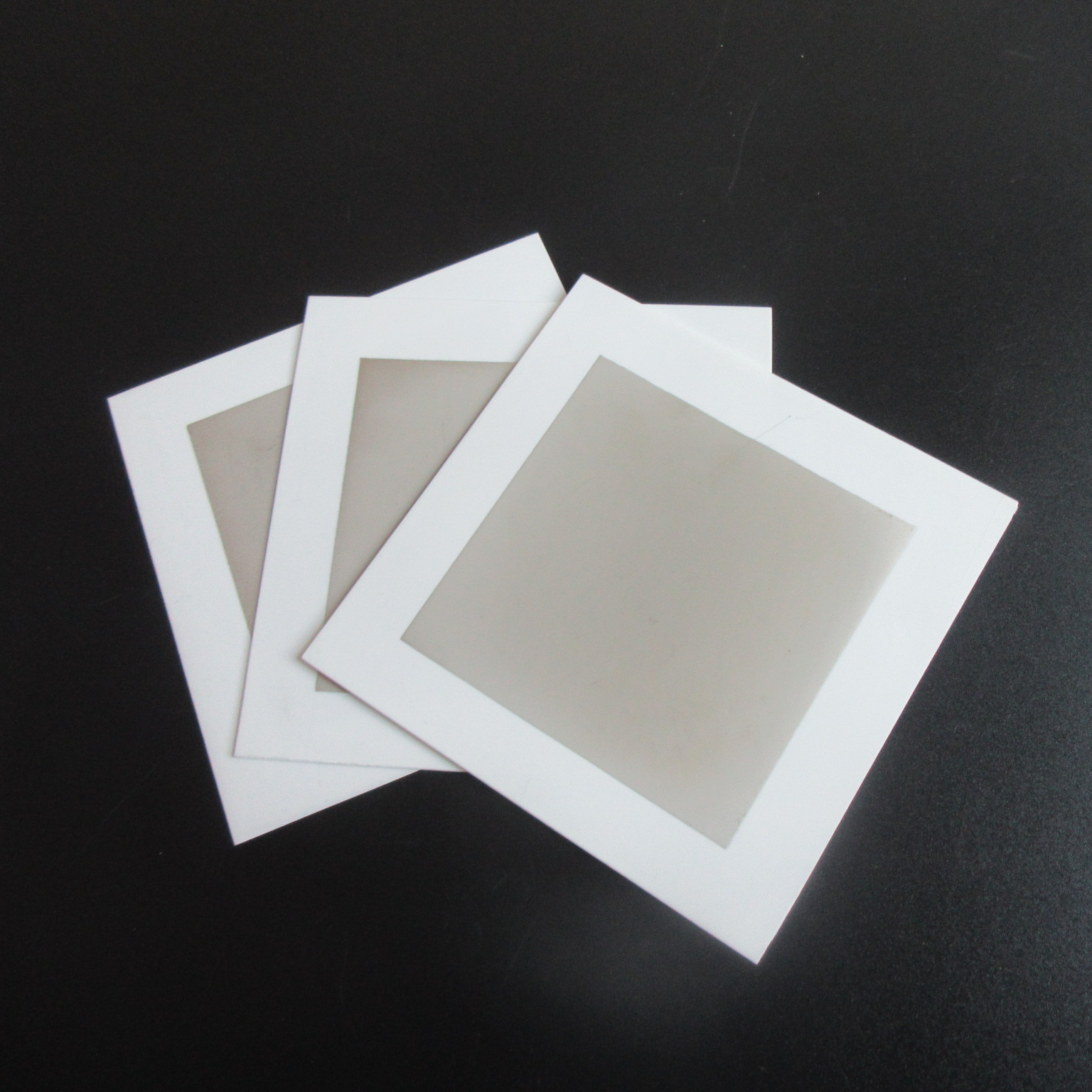

2.Al₂O₃陶瓷

Al₂O₃陶瓷是目前应用最为成熟的基片材料，其机械强度高、硬度大、耐磨损、电绝缘强度高、耐热冲击大、化学稳定性好且原料来源丰富、制造工艺简单、价格低廉，所以Al₂O₃陶瓷是陶瓷金属化应用最广泛的陶瓷之一。

氧化铝材料中，Al₂O₃占比可以为90wt.%，96wt.%，99wt.%，99.5wt.%，杂质成分主要是MgO、SiO₂和CaO的混合物，它们以玻璃相的形式存在于晶界中。随着Al₂O₃占比的增加，Al₂O₃陶瓷的导热能力会逐步增强，但是材料的纯度越高，它的烧制成本也会大幅增加，而且纯度越高代表材料中的玻璃相含量越少，表面金属化的难度也会变大。

Al₂O₃陶瓷最主要的金属化方法是直接敷铜法（DirectBonded Coppermethod，DBC），其主要特点是在金属化过程中，不需要额外加入其他物质即可实现铜箔和Al₂O₃陶瓷的直接连接。过程如下：首先将处理完毕的铜箔覆盖在Al₂O₃陶瓷表面，通入一定含氧量的惰性气体，然后进行升温，在此过程中铜表面会被氧化，当温度到达共晶液相存在区间后，Al₂O₃陶瓷和铜彼此间就会产生共晶液相，该液相同时润湿Al₂O₃陶瓷和铜，完成初步的连接，随后在冷却的过程中，共晶液相析出Cu和Cu₂O，存在于连接界面处，实现紧密的连接。连接后，Al₂O₃陶瓷和铜之间的界面微观组织如下图所示，界面中呈现颗粒状的为Cu₂O，弥散分布在Cu基体中。

尽管Al₂O₃陶瓷是目前研究最成熟的绝缘基板，但是其热导率仅为25W/(m•K)。随着功率模块越来越高的热量散耗，Al₂O₃-DBC覆铜板已不能满足功率电子器件的要求。另外，氧化铝的热膨胀系数和芯片之间有着很大的差别，在应用时容易于产生内部作用力，造成器件损坏。这些劣势决定了Al₂O₃陶瓷基板终将被AlN、Si₃N₄等低热膨胀系数、高热导率的陶瓷所替代，但目前高导热陶瓷的金属化工艺尚不成熟，生产成本很高。因此，在低端领域，Al₂O₃-DBC覆铜板仍以其成熟的工艺、低廉的价格优势被广泛应用。

3.AlN陶瓷

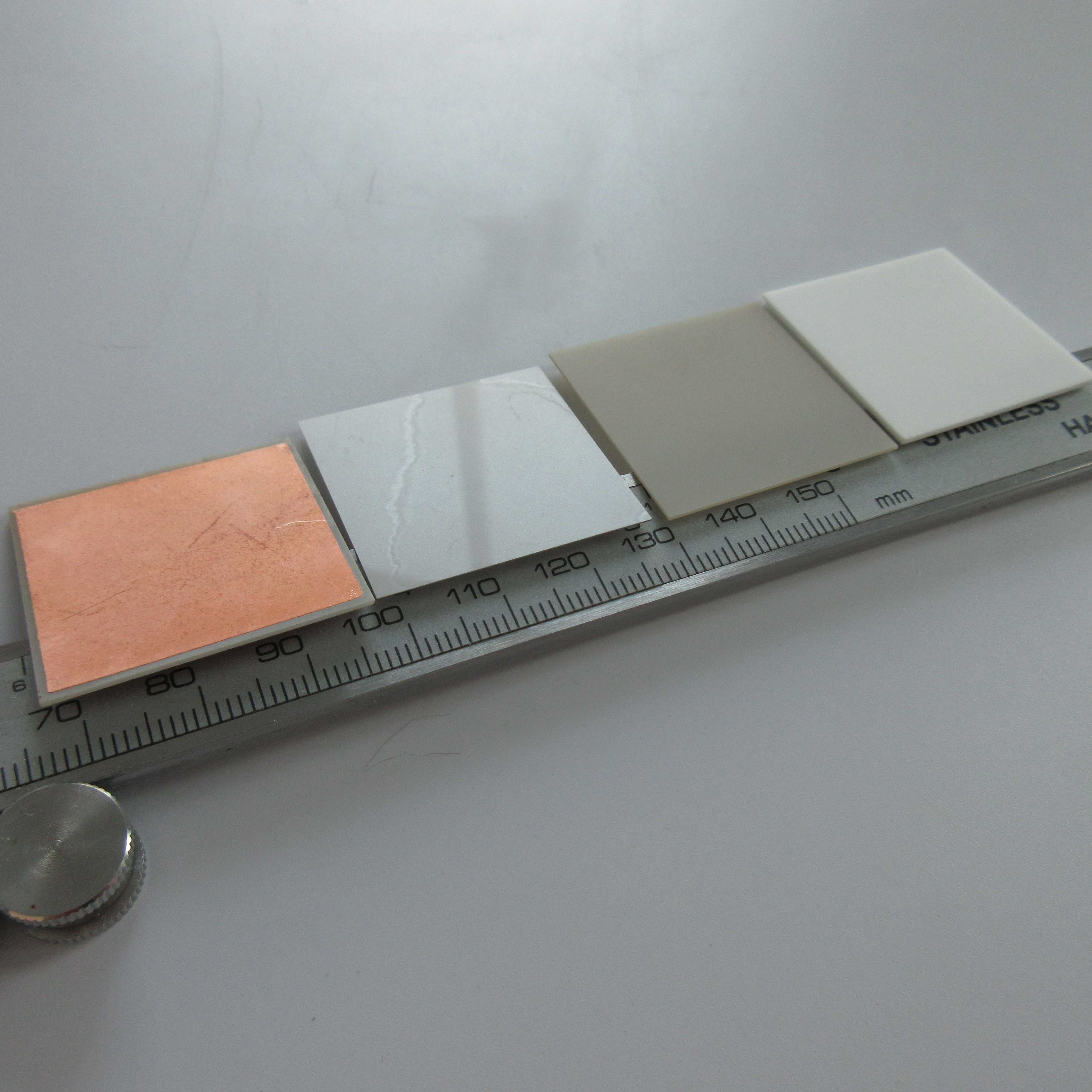

AlN陶瓷的热导率要远远优于Al₂O₃陶瓷，散热性能好。此外，AlN的热膨胀系数大小是（2.7-4.6）×10^-6/K，和芯片的参数相接近，能够有效地降低电子器件由于热失配破坏的概率。由于AlN陶瓷的优异性能，其表面金属化成为了人们的研究热点，目前使用的方法主要是直接敷铜法（DBC）和活性金属化钎焊法（ActiveMetal Brazing，AMB）。

AlN陶瓷的直接覆铜法与Al₂O₃陶瓷类似，但又有所不同。这是由于AlN是非氧化物陶瓷，共晶液相在它表面的铺展效果很差，无法直接进行键合，需要将其在1200℃左右进行预氧化处理，氧化完成后，在AlN陶瓷表面会生成约1-2μm的氧化铝层。将预氧化后的AlN陶瓷和铜在共晶液相存在的温度区间进行连接，完成AlN覆铜板的制备。



AlN-DBC的性能主要取决于AlN陶瓷表面氧化层性能的好坏。氧化后AlN陶瓷基板的弯曲强度和热导率均随氧化层厚度的增加而单调降低。AlN陶瓷表面的氧化层越厚，则在氧化冷却和热循环过程中，由Al₂O₃和AlN热失配所引起的热应力就会越大，产生裂纹的概率也就越高，继而AlN陶瓷基板的性能就会越差。此外，由于Al₂O₃本身过低的热导率，过厚的Al₂O₃层也不利于AlN陶瓷基板高热导率性能的发挥。因而对AlN陶瓷表面氧化工艺的控制就显得尤为重要。除了将AlN在高温条件下直接进行氧化以外，还可以通过化学溶液活化的方式改善氧化层的性能。

另一种常用的方式是AMB，是通过活性金属钎料将AlN陶瓷和铜箔进行连接，最常用的金属钎料为Ag-Cu-Ti体系。金属钎料中Ti为活性金属，在钎料中的质量占比约为1-5%，Cu的质量占比约为28%，Ag的质量占比约为67-71%。通过活性金属钎焊的方式实现AlN陶瓷和铜箔之间的连接，存在的问题是形成的结构内部会留下较多的内应力，在实际应用过程中容易存在可靠性问题。因此，在金属钎料成分设计过程中，除了Ag、Cu、Ti金属颗粒之外，还需要添加一些可以降低热失配的填充物。目前，常用作填充物的物质主要包括SiC、Mo、TiN、Si₃N₄、Al₂O₃等。

陶瓷金属化的应用





1.电力电子领域

电力电子技术是现代高效节能技术，是弱电控制与被控制强电之间的桥梁，是在非常广泛的领域内支持多项高技术发展的基础技术。电力电子技术发展的基础在于高质量器件的出现，后者的发展又必将对管壳提出更高更多的要求。

真空开关管（陶瓷真空灭弧室）是氧化铝陶瓷经金属化后与铜封接成一体，是一种新型高性能中高压电力开关的核心部件，其主要作用是，通过管内真空优良的绝缘性使中高压电路切断电源后能迅速熄弧并抑制电流，从而达到安全开断电路和控制电网的作用，避免事故和意外的发生，其部分产品见下图。真空开关管具有节能、防爆、体积小、维护费用低、运行可靠和无污染等特点，主要用于电力的输配电控制系统。

2.微波射频与微波通讯

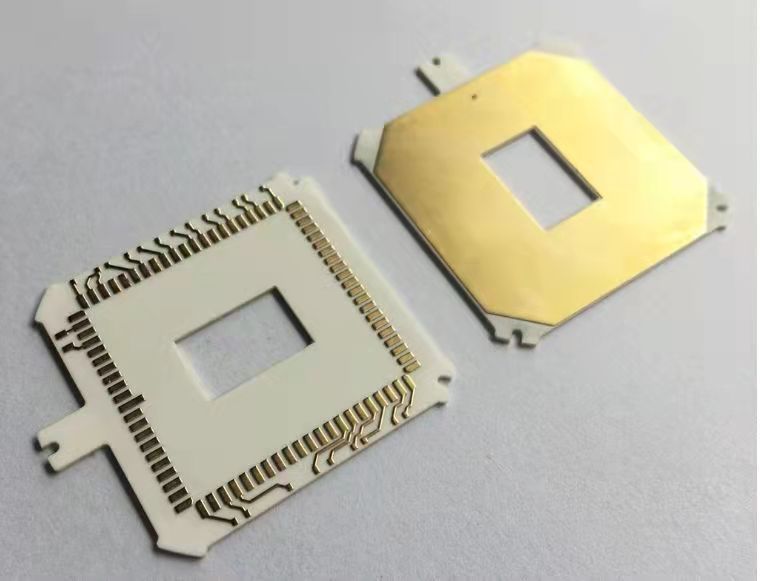

在射频/微波领域，氮化铝陶瓷基板具有其它基板所不具备的优势：介电常数小且介电损耗低、绝缘且耐腐蚀、可进行高密度组装。其覆铜基板可应用于射频衰减器、功率负载、工分器、耦合器等无源器件、通信基站(5G)、光通信用热沉、高功率无线通讯、芯片电阻等领域。

3.LED封装

对于现有的LED光效水平而言，由于输入电能的80-85%左右转变成热量，且LED芯片面积小，工作电流大，造成芯片工作的温度高，因此芯片散热是LED封装必须解决的关键问题。

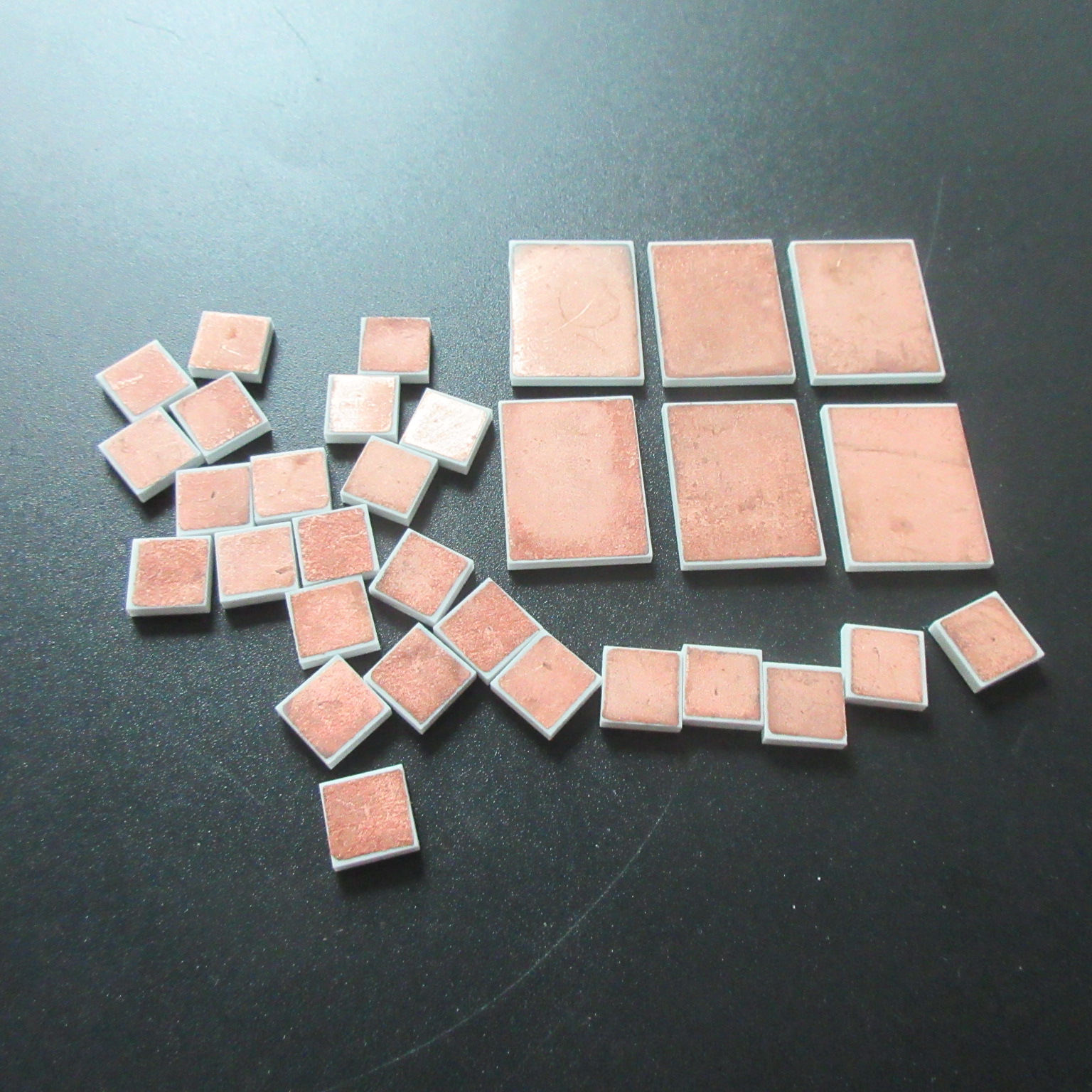

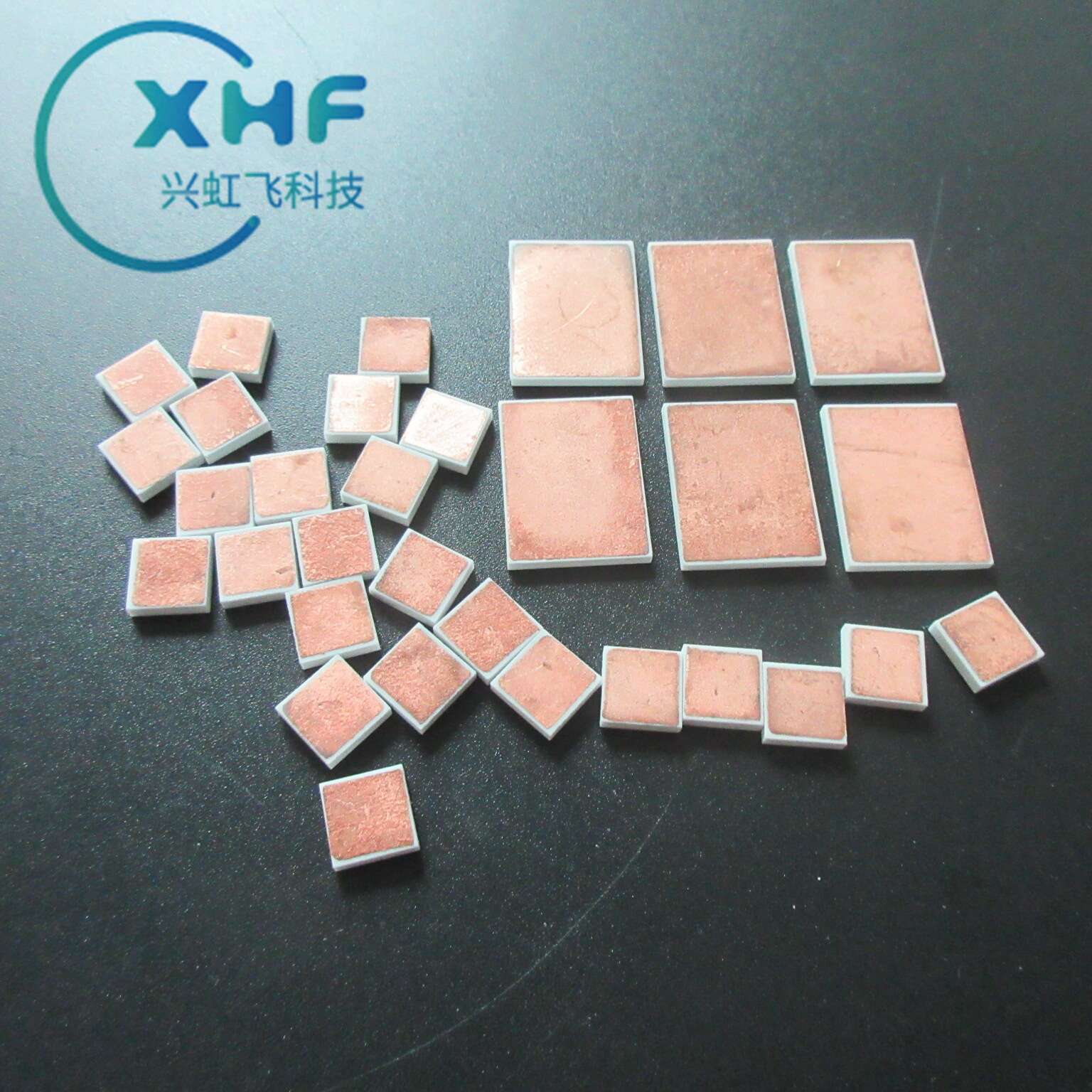

氮化铝陶瓷基板由于其具有高导热性、散热快且成本相对合适的优点，受到越来越多的LED制造企业的青睐，广泛的应用于高亮度LED封装、紫外LED等。LED封装用陶瓷基板因其绝缘、耐老化、可在很小单位面积上固装大功率芯片，拥有了小尺寸大功率的优势。

4.IGBT领域

绝缘栅双极晶体管（简称IGBT）以输入阻抗高、开关速度快、通态电压低、阻断电压高、承受电流大等特点，成为当今功率半导体器件发展主流。由于IGBT输出功率高，发热量大，散热不良将损坏IGBT芯片，因此对IGBT封装而言，散热是关键，必须选用陶瓷基板强化散热。

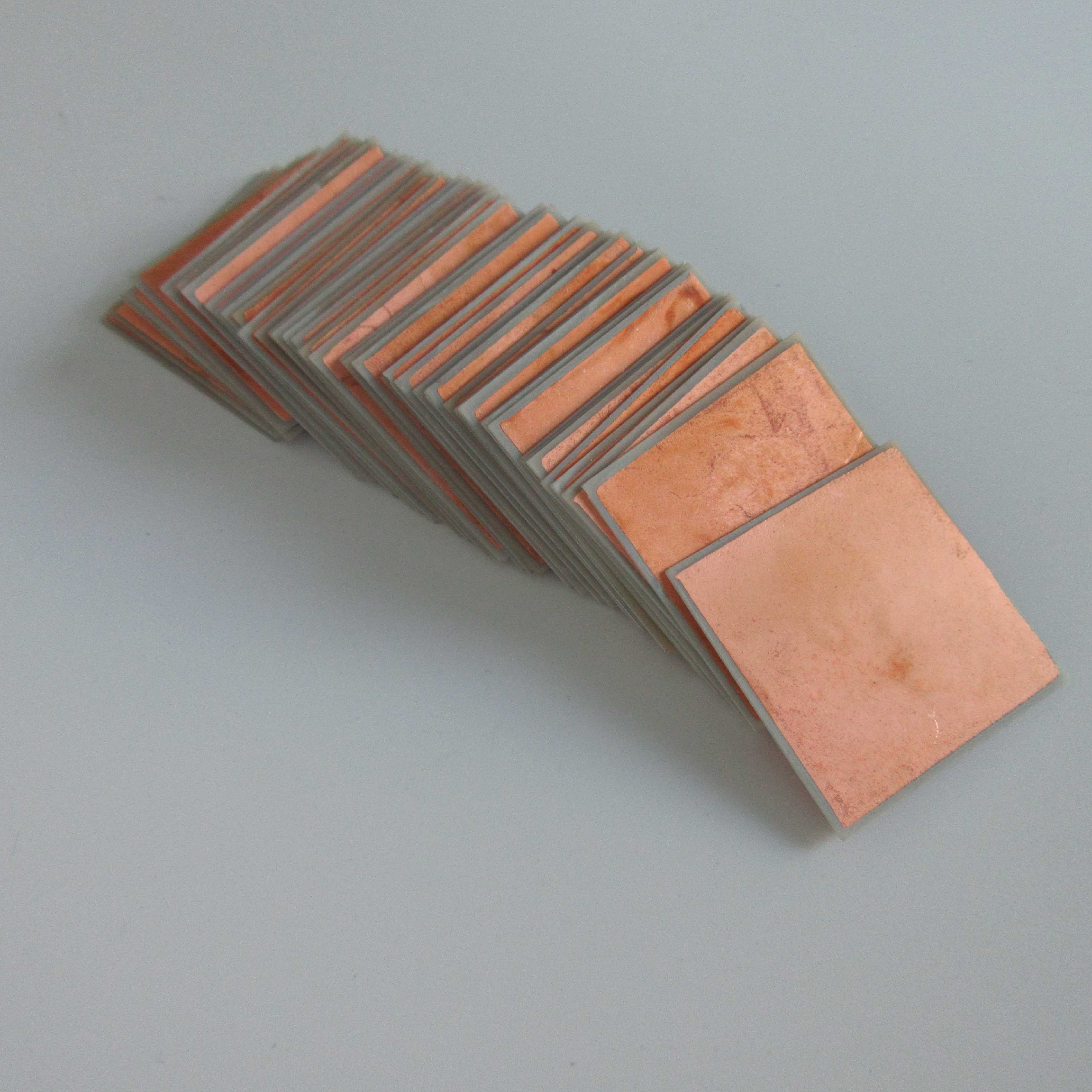

氮化铝、氮化硅覆铜陶瓷基板具有热导率高、与硅匹配的热膨胀系数、高电绝缘等优点，非常适用于IGBT以及功率模块的封装，如下图（a）所示。广泛应用于轨道交通、航天航空、电动汽车、智能电网、太阳能发电、变频家电、UPS等领域。电动汽车以及混合动力汽车是高导热氮化硅最主要的应用领域。
