十大结构陶瓷成型工艺最全总结

陶瓷成型方法很多，可以归纳为下图。

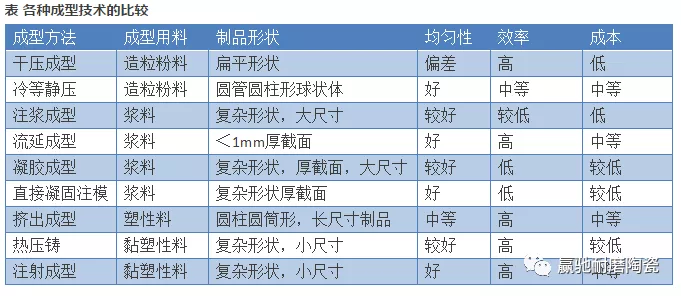

上述各种成型方法，成型原理和过程不同，因此特点也不同，各自均有优缺点。陶瓷成型方法的选择，应当根据制品的性能要求、形状、尺寸、产量和经济效益等综合确定。那么，今天我们就来简要介绍一下这些陶瓷的成型方法。

影响干压成型的主要因素：

（1）粉体性质：粒度、粒度分布、流动性、含水率等；

（2）粘结剂和润滑剂的选择；

（3）模具设计；

（4）压制过程中压制力、加压方式、加压速度与保压时间。

综上，如果坯料颗粒级配合适，结合剂使用正确，加压方式合理，干压法也可以得到比较理想的坯体密度。

干压成型的优点：

（1）工艺简单，操作方便，周期短，效率高，便于实行自动化生产。

（2）坯体密度大，尺寸精确，收缩小，机械强度高，电性能好。

干压成型的缺点：

（1）对大型坯体生产有困难，模具磨损大、加工复杂、成本高。

（2）加压只能上下加压，压力分布不均匀，致密度不均匀，收缩不均匀，会产生开裂、分层等现象。但随着现代化成型方法的发展，达一缺点逐渐为等静压成型所克服。

应用： 特别适宜于各种截面厚度较小的陶瓷制品制备，如陶瓷密封环、阀门用陶瓷阀芯、陶瓷衬板、陶瓷内衬等。

二，流延成型

流延成型又称为刮刀成型。它的基本原理是将具有合适黏度和良好分散性的陶瓷浆料从流延机浆料槽刀口处流至基带上，通过基带与刮刀的相对运动使浆料铺展，在表面张力的作用下形成具有光滑上表面的坯膜，坯膜的厚度主要由刮刀与基带之间间隙来调控。坯膜随基带进入烘干室，溶剂蒸发有机黏结剂在陶瓷颗粒间形成网络结构，形成具有一定强度和柔韧性的坯片，干燥的坯片与基带剥离后卷轴待用。然后可安所需形状切割，冲片或打孔，最后经过烧结得到成品。流延成型工艺可以分为非水基流延成型、水基流延成型、凝胶流延成型等。流延成型制备陶瓷基片工艺包括浆料制备、流延成型、干燥、脱脂、烧结等工序，其中最关键的是浆料的制备和流延工艺的控制。

优点：流延成型可制备出几个微米至1000μm平整光滑的陶瓷薄片材料，且设备简单，工艺稳定，可连续操作，便于自动化，生产效率高，产品性能一致，因此是当今制备单层或多层薄片材料最重要和最有效的工艺。

缺点：粘结剂含量高，因而收缩率可达20％～21％。

应用：独石电容器瓷片、厚膜和薄膜电路用Al2O3基片、压电陶瓷膜片、结构陶瓷薄片、电容器、热敏电阻、铁氧体和压电陶瓷坯体，混合集成电路基片等。

三：注射成型

陶瓷注射成型是将聚合物注射成型方法与陶瓷制备工艺相结合而发展起来的一种制备陶瓷零部件的新工艺。

陶瓷注射成型的制造过程主要包括四个环节：

（1）注射喂料的制备：将合适的有机载体与陶瓷粉末在一定温度下混炼、干燥、造粒，得到注射用喂料；

（2）注射成型：混炼后的注射混合料于注射成型机内被加热转变为粘稠性熔体，在一定的温度和压力下高速注入金属模具内，冷却固化为所需形状的坯体，然后脱模；

（3）脱脂：通过加热或其它物理化学方法，将注射成型坯体内的有机物排除；

（4）烧结：将脱脂后的陶瓷素坯在高温下致密化烧结，获得所需外观形状、尺寸精度和显微结构的致密陶瓷部件。

注射成型的优点：

(1) 可近净成型直接各种几何形状复杂及有特殊要求的小型陶瓷零部件，使烧结后的陶瓷产品无需进行机加工或少加工，从而减少昂贵的陶瓷加工成本。

(2) 机械化和自动化程度高，成形周期短，仅为浇注、热压成形时间的几十分之一至几百分之一，坯件的强度高，可自动化生产，生产过程中的管理和控制也很方便，适宜大批量生产。

(3) 由于粘结剂有较好的流动性，注射成形坯件的致密度相当均匀。

(4) 由于粉末和粘结剂的混合很均匀，粉末之间的间隙很小，烧结过程中的收缩特性基本一致， 所以制备各部位密度均匀，几何尺寸精度及表面光洁度高。

应用：这种技术对尺寸精度高、形状复杂的陶瓷制品的大批量生产最有优势。目前，陶瓷注射成型已广泛用于各种陶瓷粉料和各种工程陶瓷制品的成型。通过该工艺制备的各种精密陶瓷零部件，已用于航空、汽车、机械、能源、光通讯、生命医学等领域。

四：等静压成型



热等静压技术介绍

热等静压技术出现于上世纪50年代初，从那时起，许多应用领域都十分看好这项技术。热等静压技术是一种致密化铸造的生产过程，从金属粉末的固结(如金属注射成型、工具钢、高速钢)，到陶瓷的压实环节，再到增材制造(3D打印技术)等更多的应用领域，都可以见到热等静压技术的身影。

目前，约50%的热等静压单元用于铸件的固结和热处理。典型的合金包括Ti-6Al-4V、TiAl、铝、不锈钢、镍超级合金、贵金属(如金、铂)，以及重金属和耐火材料(如钼、钨)。由于航空航天和汽车领域近年来对陶瓷增材制造的兴趣逐步增加，未来热等静压将可能快速拓展更多的应用范围。

首先，热等静压部件需要在升高的压力或真空中进行加热，同时提前引入气体，使其膨胀并有效建立热等静压炉中的压力气氛，而这个启动程序要视材料成分和热等静压循环而定。

使用纯氩气在热等静压中施加的压力一般在100-200MPa之间。然而有时其它气体如氮气和氦气也会用到，而氢气和二氧化碳这类气体则很少使用。有时候也会用到不同气体的组合。无论是较低还是较高的压力均可用于一些特殊的领域，最终由应用领域来确定哪些气体该用于哪些目的。因氦气、氩气、氮气相对昂贵，而氢气在错误浓度下又易爆，所以使用时需特别注意。

热等静压技术的主要优点有：增加制品密度，改善制品机械性能，提高生产效率，降低了废品率和损耗。经过热等静压处理的铸件，内部孔隙缺陷得以修补，设计更轻巧，产品拥有更好的延展性和韧性，性能波动减少，使用寿命更长(依靠合金系统，零件疲劳寿命增加近10倍)，能在不同材料之间形成冶金结合(扩散结合)。



冷等静压技术介绍

冷等静压技术使用液体介质(例如水或油或乙二醇混合液体)，以向粉末施加压力。粉末被放置在固定形状的模具中，模具可防止液体渗入粉末。对于金属，冷等静压技术可以实现约100%的理论密度，而更难压缩的陶瓷粉末可以达到约95%的理论密度。

极高的压力使得粉末中的空隙变小甚至消失，高压下，金属粉末由于其延展性而产生变形，陶瓷粉末则可能稍微破碎，密度得以增加，最终形成可以处理、加工和烧结的“生坯”零件。典型的压力范围为100-600MPa，温度通常为室温，如果需要较高的温度，热交换器可以将温度升至约93℃。然而由于水被压缩时温度会增加，每增加100MPa约升高4℃，因此在较高温度下沸腾的风险会随之增加。

金属和陶瓷粉末的密度变化

冷等静压的常见应用包括陶瓷粉末的固结、石墨、耐火材料、电绝缘体，以及高级陶瓷的压缩。材料包括氮化硅，碳化硅，氮化硼，碳化硼，硼化钛，尖晶石等。该技术正在向新的应用领域拓展，例如溅射靶的压制、发动机中用来降低气缸磨损的阀部件的涂层、电信、电子、航空航天和汽车领域等。

冷等静压技术拥有如下优点：提高制品的固结程度，增加产品的机械性能，生产环节数据相对集中，能更安全地控制生产，腐蚀性非常低，高效率低成本。冷等静压工艺中的减压过程也决定了“生坯”压块的质量。由于金属或陶瓷粉末被压实，气体被困在颗粒之间，压强在加工过程中随着外部施加的压力增加而增大。金属压块具有非常高的强度和延展性，在冷等静压流程之后，将自然释放夹带的空气。

然而由于陶瓷“生坯”压块更脆，如果压力以过快的速度和不可控的方式释放，则陶瓷压块很可能在空气不能逸出的地方破裂。避免这种情况的方式是通过微调减压系统以可控方式释放所施加的压力，这在较低压力下尤其重要，当施加的压力等于内部气体压力时，截留的空气会影响到内应力。

陶瓷粉末中夹带的空气的图示

目前，冷等静压技术被广泛应用于日用陶瓷、建筑陶瓷、特种陶瓷等各个领域。例如盘、碟、氧化铝研磨球、氧化铝化工填料球、耐火砖、陶瓷棍棒、火花塞、高频瓷套、复合陶瓷等。

通常所说的等静压成型就是指冷等静压成型，是利用流体（水， 油）作为传递介质来获得均匀静压力施加到材料上的一种方法。即利用液体介质的不可压缩性来均匀传递压力性，从各个方向进行加压，获得制品的成型方法。按其成型过程不同，可分为两种形式：湿袋式和干袋式。目前大量使用的主要是湿袋法。

湿袋式等静压技术是将造粒陶瓷粉或预先成型的坯体放入可变形的橡胶包套内，然后通过液体施加各向均匀的压力，当压制过程结束，再将装有坯体的橡胶包套从容器内取出，这是一种间断式成型方法。

这种技术成本相对成本较低，可成型中等复杂程度的部件，且压力可达500MPa，适用于小规模生产，但在一定时间内成型制品的数量较少，压坯尺寸和形状不以精准控，生产效率不高，不能连续进行大规模生产。

干袋式等静压是将陶瓷粉末批量地填入柔性预成型模具内，然后施以等静压，由于模具被固定在设备上，当压制完成后，成型制品被顶出，如示意图。

干袋式等静压成型周期短，模具使用寿命长，特别便于进行大规模连续化工业生产。使用的模具材料有聚氨酯合成橡胶或硅橡胶，相较于湿袋式等静压成型，干袋式等静压压力较低，一般在200MPa内。大家最熟悉的陶瓷火花塞目前就是用干袋式等静压成型，压制时间通常只有1~2s。

等静压成型的优点：

（1）压力从各个方向传递，压坯密度分布均匀，压坯强度高；

（2）素坯密度高，均匀缺陷少，烧成收缩比一般干压低；

（3）能压制具有凹形、细长件以及其他复杂形状的零件；

（4）摩擦损耗小，成型压力较低；

（5）模具成本低廉。

等静压成型的缺点： 压坯尺寸和形状不易精确控制，生产率较低，不易实现自动化；

应用：

（1）大型薄壁、高精度、高性能的氧化铝陶瓷天线罩及大型壁厚、形状复杂、带伞棱的97%氧化铝陶瓷高频端子绝缘瓷套采用湿式等静压技术。

（2）95%氧化铝陶瓷真空开关灭弧室“管壳”系列产品、氧化铝和氧化锆陶瓷柱塞，以及石油钻探用大尺寸氧化锆陶瓷缸套等采用等静压技术。

（3）高压钠灯用透明氧化铝陶瓷管、氧化铝火花塞普遍使用干袋式等静压技术。

五：注浆成型

注浆成型是一种非常简便且灵活性很强的成型技术，它的基本原理是将具有较高故相含量和良好流动性的料浆注入多孔模具（通常用石膏磨具），因为模具多孔性所具有的的毛细管吸力，模具内壁从浆料中吸取水分从而沿模壁形成固化的坯体，待坯体形成一定的强度即可脱模。

基本工艺流程为：粉末→浆料→注浆→脱模→干燥→型坯

浆料成型的主要工艺方法：空心注浆、实心注浆、压力注浆、真空辅助注浆、离心注浆。

优点：

（1）采用廉价的石膏模具，设备简单、成本低，适合于复杂形状的陶瓷零部件及大尺寸陶瓷制品的制造；

（2）成型工艺控制方便、产品致密度高。

应用：传统陶瓷工业、现代精密陶瓷、结构陶瓷产品等

六：挤压成型

挤压成型也称挤出成型或挤制成型，该工艺是将陶瓷粉与可提供塑性的黏土或有机黏结剂与水一起混合和反复混炼，并通过真空除气和陈腐等工艺环节使待挤出的坯料获得良好的塑性和均匀性，然后在挤出螺旋或柱塞的作用下，通过挤压机嘴处的模具挤出得到所需形状的产品。

挤压法成型对泥料的要求：

（1）粉料细度和形状：细度要求较细，外形圆润，以长时间小磨球球磨的粉料为好。

（2）溶剂、增塑剂、粘结剂等：用量要适当，同时必须使泥料高度均匀，否则挤压的坯体质量不好。

挤压成型法的优点：

（1）污染小，操作易于自动化，可连续生产，效率高。

（2）适合管状、 棒状产品的生产。但挤嘴结构复杂，加工精度要求高。

缺点：由于溶剂和结合剂较多，因此坯体在干燥烧成时收缩较大，性能受到影响。容易出现翘曲变形、分层结构、撕裂、开裂、固液分离、气孔及夹杂物等缺陷。

应用：挤压成型适用于制造截面一致的陶瓷产品，特别是对长宽比高的管状或棒状产品，可用于各种氧化物陶瓷、碳化物及氮化物等非氧化物陶瓷制品的成型。

目前广泛应用于制备陶瓷炉管、电磁绝缘子、催化剂载体或支撑体、热交换器管、汽车尾气过滤用蜂窝陶瓷载体，陶瓷棍棒等各种陶瓷产品，同时也可用于片状电容器、磁性材料基板、电子基片的成型。

七：热压铸成型

热压铸成型是利用石蜡受热熔化和遇冷凝固的特点，将无可塑性的瘠性陶瓷粉料与热石蜡液均匀混合形成可流动的浆料，在一定压力下注入金属模具中成型，冷却待蜡浆凝固后脱模取出成型好的坯体。坯体经适当修整，埋入吸附剂中加热进行脱蜡处理，最后经烧结成最终制品。

热压铸成型与一般注浆成型法的差别：

它并不使用溶剂，而是利用粘结剂—石蜡的高温流变特性，进行压力下的铸造成形，然后经过高温脱蜡和烧结制成陶瓷。

优点：

（1）可成型形状复杂的陶瓷制品，尺寸精度高， 几乎不需要后续加工，是制作异形陶瓷制品的主要成型工艺；

（2）设备价廉、模具磨损小，生产成本相对较低；

（3）操作方便，劳动强度不大，生产效率高；

（4）对原料适用性强，如氧化物、非氧化物、复合原料及各种矿物原料均可适用。

缺点：浆料含蜡量高、成型压力低，容易导致产品密度偏低，排蜡时间长。

（1）气孔率高、内部缺陷相对较多、密度低，制品力学性能和性能稳定性相对较差；

（2）需要脱蜡环节，增加了能源消耗和生产时间。因受脱蜡限制，难以制备厚壁制品；

（3）不适合制备大尺寸陶瓷制品；

（4）难以制造高纯度陶瓷制品，限制了该工艺在高端技术领域的应用。

应用：各种复杂形状的工程陶瓷零部件。

八：凝胶注模成型

凝胶注模成型是近年来发明的一种新的陶瓷成型技术。这一方法首先是将陶瓷粉料分散于含有有机单体的溶液中，制备成高固相体积分数的悬浮体（＞50%），然后注入一定形状的模具中，在一定的催化、温度条件下，有机单体聚合，体系凝胶，从而导致悬浮体原位凝固，最后经过干燥可得较高强度的坯体。

在从液态转变为固态的过程中，坯体没有收缩或收缩很小，介质的量没有改变。它可以以净尺寸制造复杂形状的陶瓷部件，具有良好的坯体均匀性和高强度，其操作工艺简单、坯体中有机物杂质含量少，而且陶瓷烧结体性能优良。

凝胶注模成型分为两类：一种是水溶性凝胶注模成型，另一种是非水溶性凝胶注模成型。前者适用于大多数陶瓷成型场合，后者主要适用于那些与水发生反应的系统的成型。

优点：

（1) 适用陶瓷粉末能力强，对粉体无特殊要求；

（2) 可实现近净尺寸成型，可制备出大尺寸和复杂形状及壁厚的部件，模具可选用多种材料；

（3) 成型周期短，湿坯和干坯强度高，明显优于传统成型工艺所制的坯体，可进行机械加工；

（4) 坯体有机物含量低；

（5) 坯体和烧结体性能均匀性好；

（6) 工艺过程易控制；

（7) 工艺过程和操作较为简便，设备简易，成本低廉。

缺点：

（1）成型与干燥过程中可能产生气泡和裂纹等缺陷；

（2）有机单体的毒性问题。

应用：

粗颗粒体系陶瓷、高级耐火材料、陶瓷复合材料、结构陶瓷、功能与生物陶瓷、多孔材料及粉末冶金等。

九：直接凝固注模成型

直接凝固注模成型是是将胶体化学和陶瓷工艺融为一体的一种新型的陶瓷净尺寸胶态成型方法，该技术主要是采用采用生物酶催化陶瓷浆料中相应的反应底物，发生化学反应，从而改变浆料PH值或压缩双电层，使浆料中固体颗粒间的排斥力消除，产生范德华吸引力，可是浇注到非孔模具内的高固相含量、低黏度的陶瓷浆料产生原味凝固，凝固后的陶瓷湿坯有足够的强度进行脱模。

优点：

（1）成型过程中不需要或只需要少量有机添加剂（少于1%），无毒性，所以坯体不需脱脂就可直接烧结；

（2）坯体结构均匀，相对密度高（一般达55%~65%），可成型精度高、形状复杂的陶瓷部件；

（3）模具材料选择范围广，模具成本低。

缺点：

（1）成型所以陶瓷粉末范围有局限性；

（2）陶瓷坯体强度比较低，不能进行素坯加工。

应用：可应用于制备氧化物陶瓷、非氧化物陶瓷、多相复合陶瓷等。

十：陶瓷无模成型
